TU-8150組み立て完了

当初の予定では、昨日は山に登っているはずだったのですが、色々あって出かけることができなかったため、その後の予定を繰り上げて、夜からTU-8150の組み立てを開始しました。まずは基盤の切り分けとバリ取りですが、今回は何度もバラすつもりだったので、徹底的に。こういうつまらないところを端折ると、後の作業で色々面倒があったりするので。

普段は自分なりの手順で一気に改造まで加えて組み上げてしまうのですが、今回はモニタなのでそういうわけにも行きません。説明書通り慎重に、丁寧に。ただし、半田ごては説明書とは異なり、40Wと60Wの二本を使いました。無鉛ハンダは溶けにくいので30Wだと辛い場面がありますし、大型端子のはんだ付けは30Wだときついのです。大型端子やソケットの類は、60Wでさっと仕上げたほうが綺麗に半田付けできると思います。

基盤はコンパクトに収めるためにだいぶ部品が密になっていて、接点同士が近いところも多く、ちょっと初心者には辛そうだなという印象です。しかし一方で、細かな気配りが行き届いていて、組み立て易さや、組み立て後のいじり易さが意識されていることが良くわかります。例えば、こんなところ。

8ピンヘッダ
8ピンヘッダ posted by (C)circias

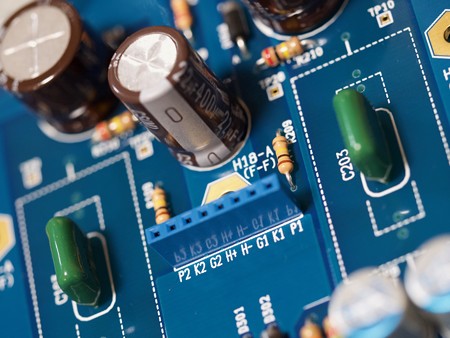

写真は初段の12AX7のユニットを接続するためのピンヘッダです。このユニット構造からして素晴らしいと思うのですが、それはさておき。このピンヘッダ、基盤に刺すだけで直立し、逆さにしても落ちないのです。なぜかというと、基盤側のホールが真っ直ぐでなく、ピンごとに互い違いにずらして配置されているからなんですね。

これがもし普通の横一列の穴だったら、ヘッダをはんだ付けする作業は結構高度な仕事になります。何しろ端子間が狭いので、芋ハンダをこさえてしまうような素人さんですと、ハンダに気を取られているうちにヘッダが傾いたり、ヘッダを直そうとして端子間をショートさせたりと、失敗の繰り返しでうんざりすることになるでしょう。でも、このキットならこの種のパーツの直立を心配する必要はありません。地味な部分ですが、実はとても素晴らしい配慮なのです。

半田付け完了
半田付け完了 posted by (C)circias

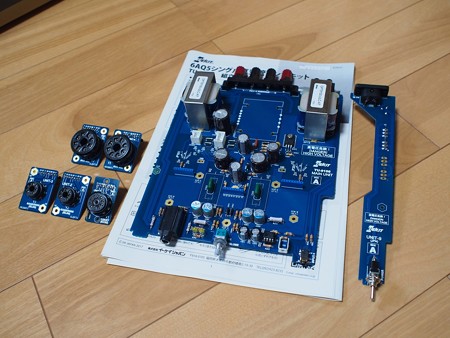

上の写真は、半田付けが完了したところ。ここまでが昨晩の仕事でした。夢中にやっていて気がついたら午前3時になっておりまして、これはいかんと慌てて切り上げて、ひとまず仮眠をとることに。ちなみに、基盤の切り離しとバリ取りで2時間、半田付けに6時間くらいかかっています。バリを完全に削り落としたり、抵抗のカラーコードの向きを全部揃えたりと、無意味にこだわって丁寧に作業しましたので、普通に作ればもっと速かったでしょう。

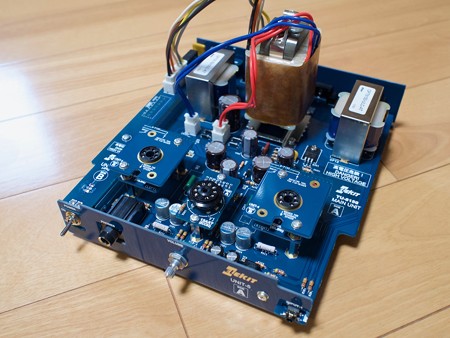

そして今日、大いに寝過ごした私は、11時頃から作業を再開しました。本日の作業内容はもっぱら組み立て、工具はプラスドライバーとラジオペンチのみです。次の写真は、電源トランスを組み付けたメイン基盤の様子です。本日一番の難所が、この作業でした。

メイン基盤
メイン基盤 posted by (C)circias

電源トランスは重く取り回しが困難で、しかも足元のネジのうち左側はコンデンサとの距離が近いため、ネジにドライバーでアクセスできません。そこで、次の手順で作業を行います。

1)左側の足元のネジを先に、2mm浮くくらいに緩めに取り付けておく
2)電源トランスを左側のネジに引っ掛ける形でセットする
3)左側ネジを仮止めする
4)右側の足元のネジを仮止めする
5)ネジを少し緩めて位置を調整する

以上で、電源トランスの組み付けは完了。なお、あとは残りのパーツをササっと組み立てて、カバーにシールを貼り付ければ、組み立て作業は完了です。

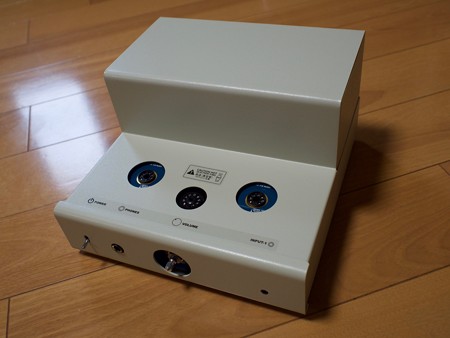

カバー装着
カバー装着 posted by (C)circias

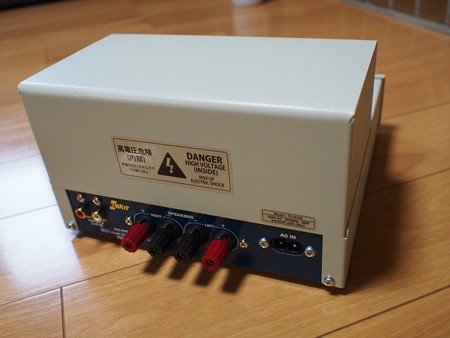

続いては背面の様子を。注意事項のマーキングを二枚貼り付けるのですが、この位置極めが結構難儀でした。こういう広い面にきっちりとアライメントを揃えてシールを貼るのって、実は難しいのですよね。時間をかけたくないならば、私のように横着をしないで、剥がしやすいマスキングテープか何かで、先に印をつけておいてから貼るのが良いでしょう。ぶっつけ本番は、逆に手間がかかりますから。

背面
背面 posted by (C)circias

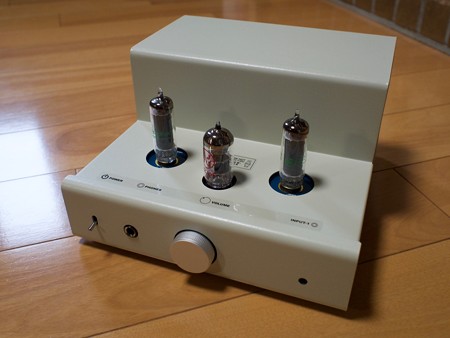

最後に、ボリュームノブと真空管を取り付けてみました。うん、サイズはコンパクトなのですけれど、思いの外雰囲気があって格好良いですね。周囲に比較対象がなければ、そこそこサイズのあるアンプのように見えるかもしれません。まぁ、真空管に慣れている方なら12AX7のサイズで、全体のサイズは一目瞭然でしょうけれど、そこは雰囲気というやつで。

真空管をセット
真空管をセット posted by (C)circias

さて、無事に組み立ても終わったところで、早速通電とチェックを行ったのですが・・・長くなりましたので、続きはまた後ほど。ちなみに、ここまでの作業時間は約2時間程度。組み立ての所要時間は、全部で約10時間でした。もっとも私の場合不必要なところに手間をかけていますし、撮影にも時間を使っていますので、ただ組み立てるだけならもっと速く作業できるのではないかと思います。
