ピックアップを修理する

本日の東京は曇り。山に行こうかとも思ったのですけれど、昨日まであの雨ですからね。どうせ行っても泥沼を行進して山道を痛めるだけなので、今回は自重しておくことにしました。それにまぁ、やるべきことが幾つもありましたし。

予定外だったのは、急に入った時計の修理です。機械式のオーバーホールならジャンクで何度かやった事があるのですが、クォーツ式は今回が初めてで。しかももうブランクが10年以上あるもので、さすがに緊張しました。で、午前中はこれで消費。無事に動くようになりましたが、こうブランクがあると、やっぱり手際よくとはいきませんね。

午後からは園芸関連の雑用を片付け、ようやく趣味の時間が取れたのは夕方になってからでした。というわけで今週はちょっと内容が少ないですが、ピックアップの修復と組み付けのみを行いました。

2019-07-21
2019-07-21 posted by (C)circias

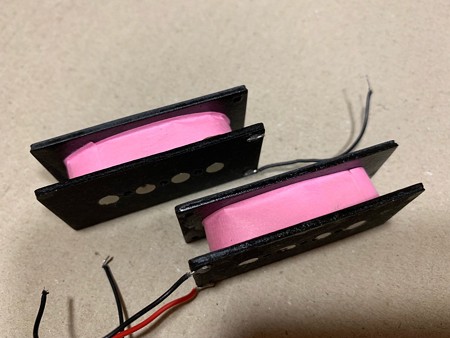

上の写真は、PB-400のピックアップの状態。まず、劣化して硬くなったリードが半田付けしたところで千切れてしまっているのが分かります。この他に酷い汚れや錆などもあったのですが、そちらは前もって落とした上で、防錆油を塗りつけてあります。なおその際、次の写真のように紙テープでコイルを保護しておきました。こうしておくと、汚れや飛び散った半田、物理的な衝突などでコイルが損傷する事がないので、安心なのです。

2019-07-21
2019-07-21 posted by (C)circias

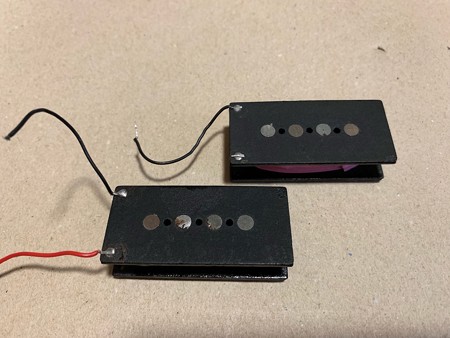

さて、肝心の修復作業の方ですが、コイルそのものの導通は問題がないことを確認した上で、一旦全てのリードを外し、これをBELDEN 8503に置き換えました。また、配線の向きもコイルの台紙に沿うように変更し、リードの末端付近をホットボンドで台紙に固定して、強度を確保しています。このようにすることで、多少リードを引っ張られたくらいでは、半田付けした箇所に力がかからないようになりました。

ちなみに、ピックアップの端子部分には、コイルから伸びた髪の毛より細い導線が接続されています。半田をとったり載せ直したりする際、これを傷つけてしまえば一巻の終わり。なので、作業は慎重かつ素早く行う必要があります。手順は次の通り。

1)新しいリードを半田メッキする
2)端子に適量の半田を盛る
3)リードを端子に押し付けるようにしながら双方の半田を溶かす

時間をかけすぎるとコイルの線はもとより、コイルを保護しているロウにも影響が出ます。ですから、作業は素早さが命。ワット数の低い半田ごてでグリグリ・・・なんてもってのほかです。私は60Wのこてで、一瞬で作業を終えるようにしました。

2019-07-21
2019-07-21 posted by (C)circias

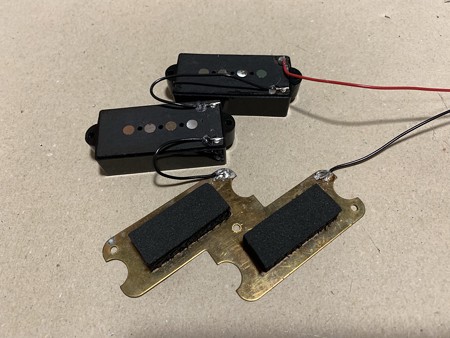

なお、ピックアップの下に敷くスポンジは、ホームセンターで入手できるNRスポンジという素材です。質感や弾力からして、恐らくもともとついていたのもこれなのではないかと。楽器用のを買うと700円以上かかったりしますが、厚さ1cmのNRスポンジなら100円で買えます。もちろん、自分で切り出さなければならないので、手間はかかりますが。

それから、ピックアップを二つ繋いだ段階で、導通の確認をしています。次の写真はその証拠写真。二つ直列で、約10kオームくらいのようですね。それほどターン数は多くないようで・・・しかし・・・うーん、最初は15kくらいあった気がするんですけれど。記憶違いだったかなぁ。片方ずつ測ってみると、両方とも約5kなので、合わせて9.9kなのは不自然ではありません。やはり記憶違いでしょうか。

2019-07-21
2019-07-21 posted by (C)circias

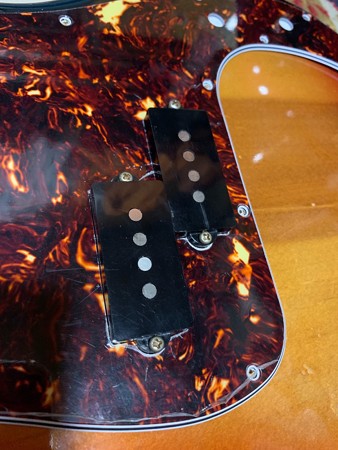

さて、ピックアップの修理が終わったら、今度はピックガードを合わせて、本体へのネジ止めを行います。と、ここまできて気がついたのですけど、この作業はピックガードの位置決めを兼ねていますね。先にピックガードの位置決めをしてしまうと少し無理が出たりするので、順番はこちらを先にするべきでした。が、後悔先に立たず。

2019-07-21
2019-07-21 posted by (C)circias

とはいえ、若干手順に難があったものの、無事にピックアップを取り付ける事ができました。新しいネジ穴の位置は、やはり古いそれよりも3mmほどブリッジ寄りになっていました。これだけ動いてしまうと音にも影響がありそうですが、まぁミリの範囲なら許容範囲ではないかと。
